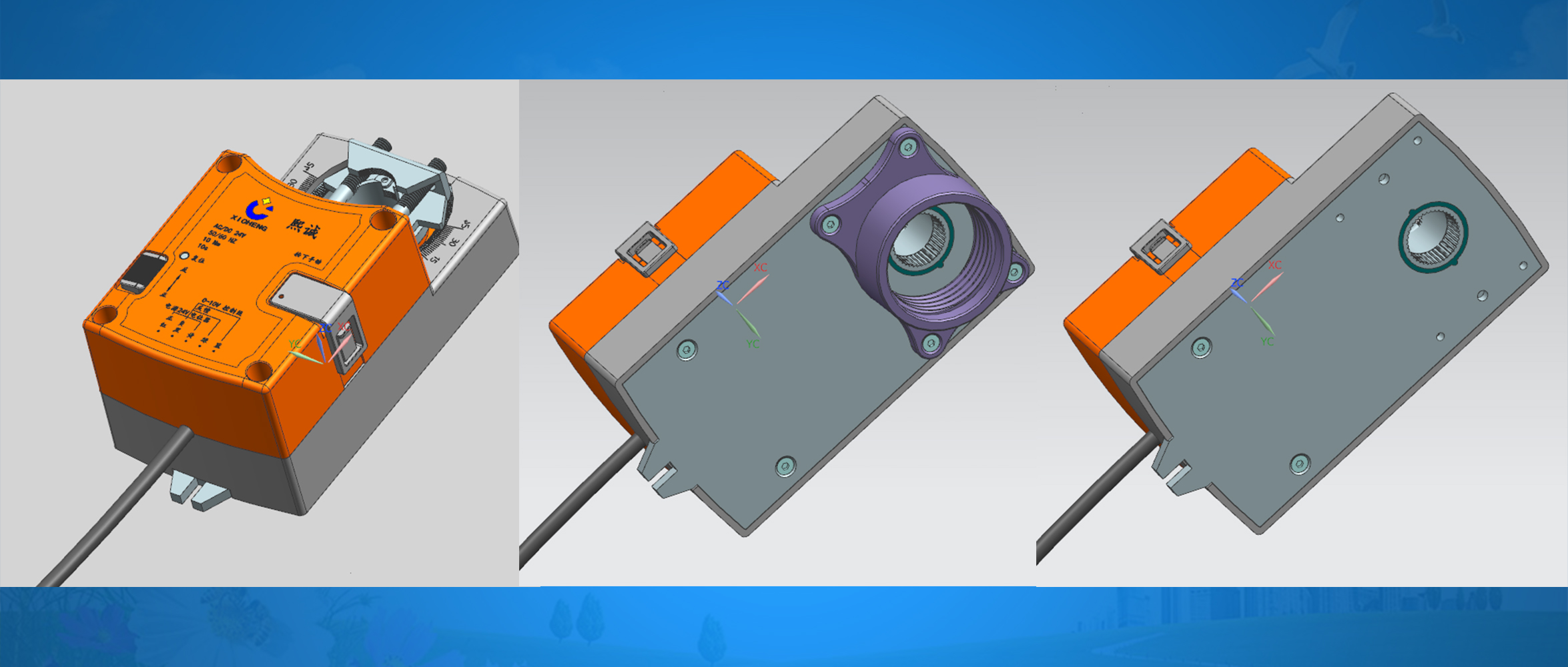

• 熙誠環保4S/8S模擬量閥門執行器使用說明書

    2021-01-22 09:19:05 xichenghuanbao

    1、尊敬的客戶:感謝您選擇我們的產品,使用過程中請仔細閱讀說明書。


    2、產品規格:

    扭    矩: ≥ 8Nm

    行程時間(0-90°):4s/8s

    額定電壓:AC/DC 24V±10%(50/60Hz)

    導線規格:0.5mm2

    功    耗:運行3.6VA,待機1.7VA

    控制信號:0~10V/2-10V/0-20AM/4-20AM

    反饋信號:0~10V DC

    定位精度:≤±3%

    旋轉角度:90°<機械限位于≤95°

    位置指示:機械指示

    保護等級:IP  40

    工作環境溫度: -30℃~+80℃

    儲存環境溫度: -30℃~+70℃

    使用壽命: >60000次

    安裝軸直徑尺寸:Ф13 - Ф15.5

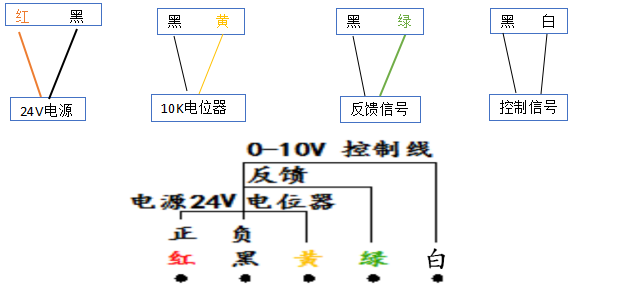

    3、產品接線方式:

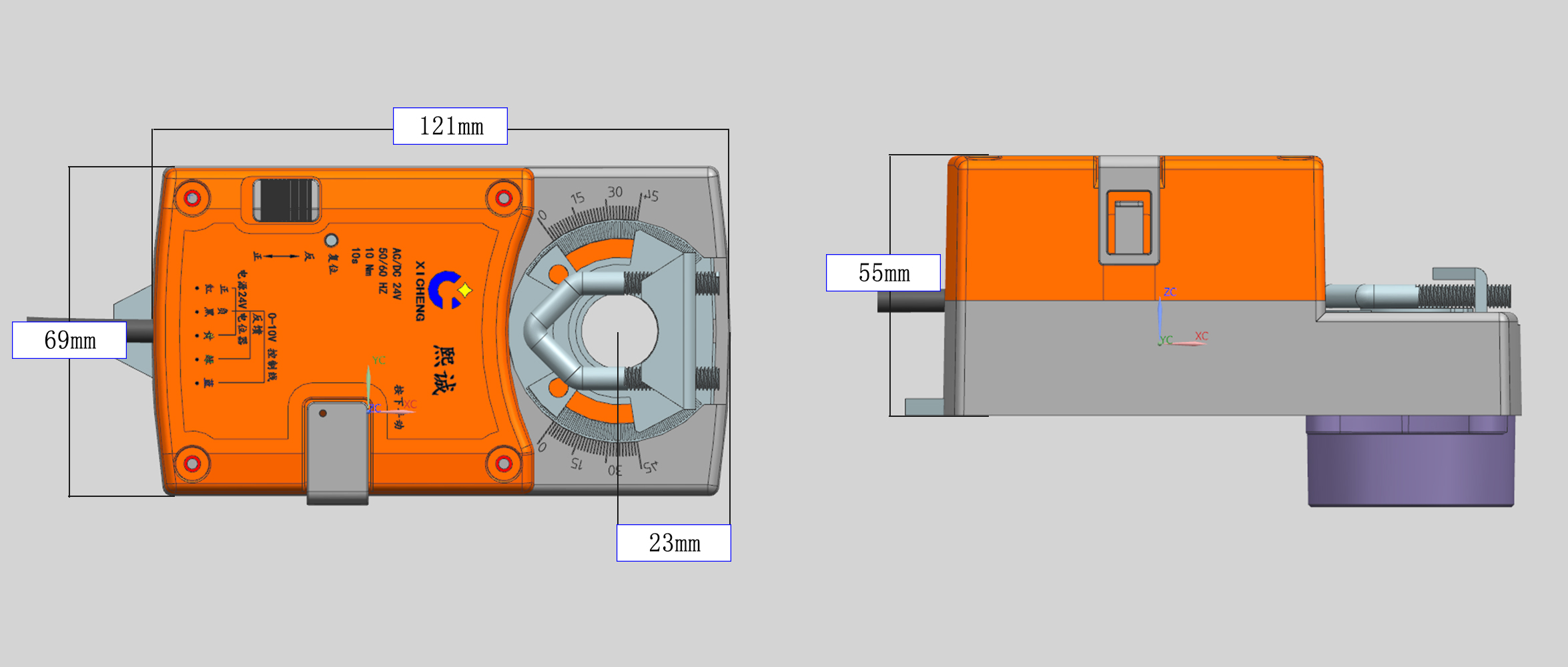

    4、尺寸規格:


    5、執行器與閥門組裝樣式:

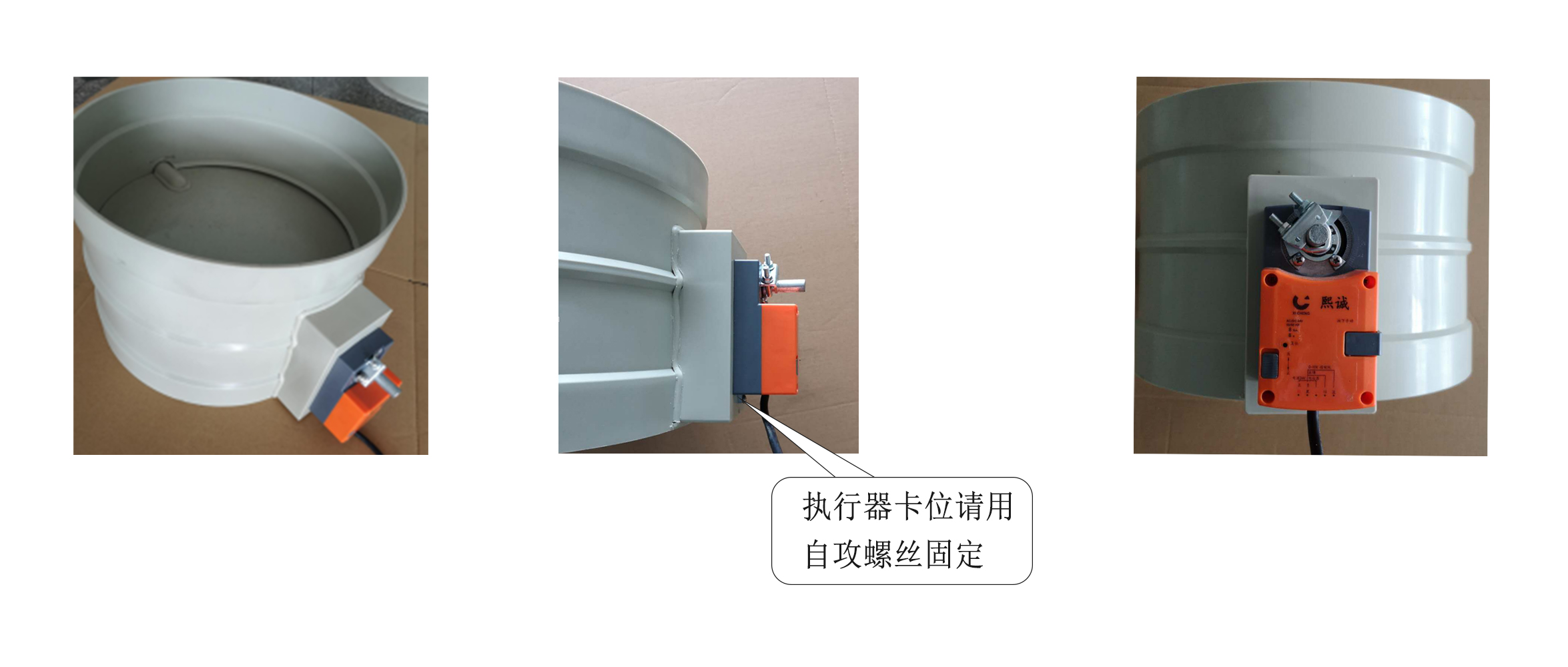

    <1>螺牙安裝

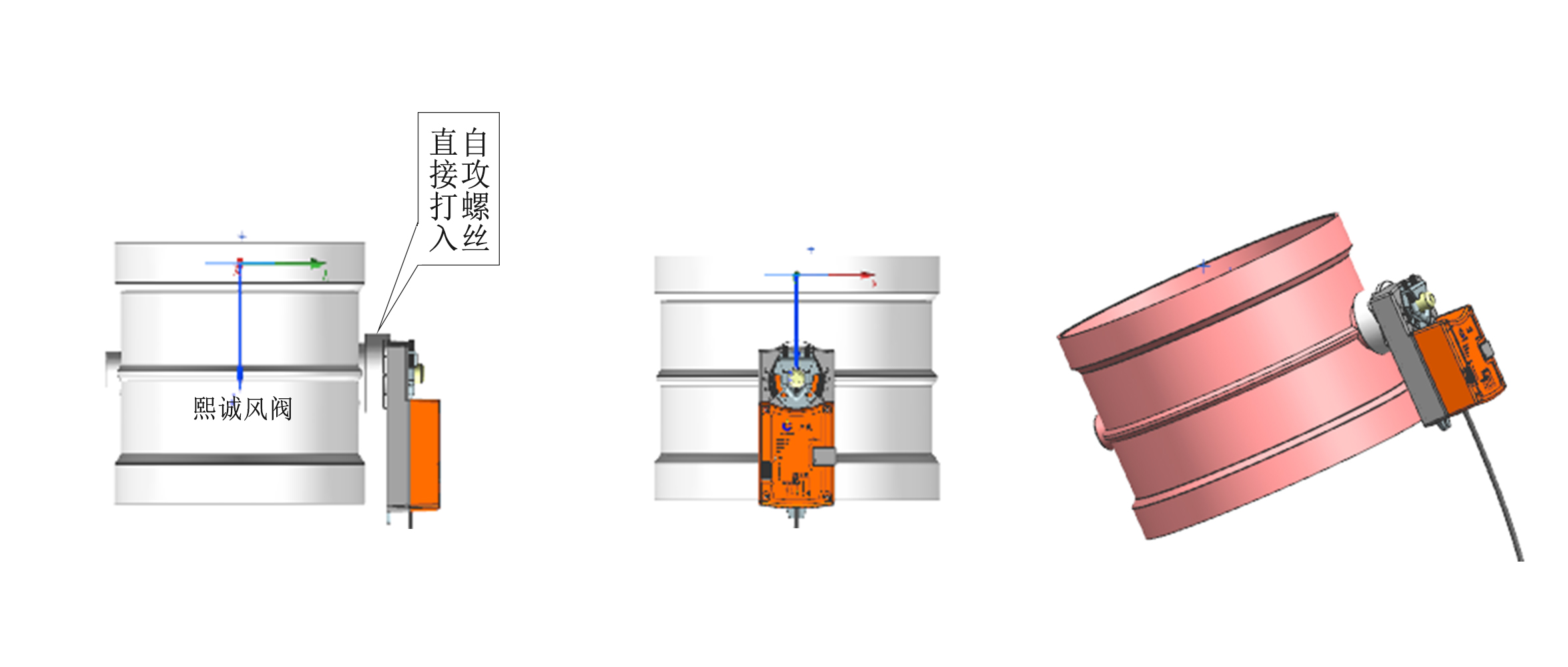

    <2>底座安裝


    閥門調整:紅線和黑線通電,電機轉動,待主軸上指針指向0,電機自動停轉后,將閥門葉片調整到關閉位置,然后旋緊U型螺釘上的兩個螺母將葉片主軸與機構主軸固定牢。

    6、注意事項:

    <1>執行器不能在潮濕的地方儲存,以免長時間儲存造成生銹、脫焊、短路等不良現象。

    <2>執行器安裝處請不要在工地上風刮雨淋、烈日暴曬,以免機構失靈。
